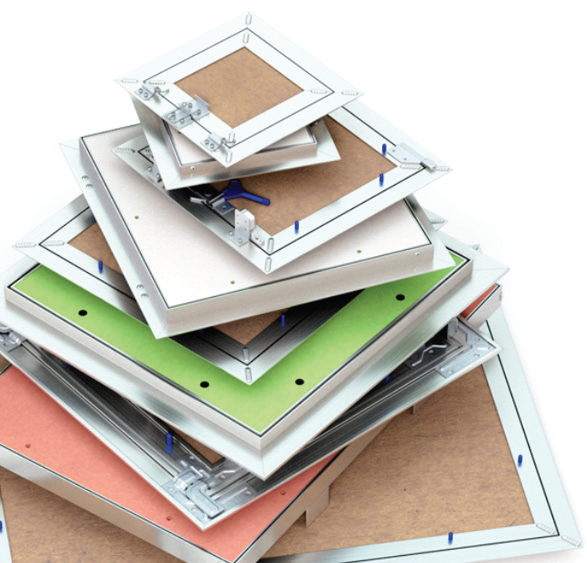

Trapele de acces - Roluri, tipuri, dimensiuni

Rolul trapelor de acces

Trapele de acces sunt soluția acolo unde este necesar accesul la cablurile electrice ascunse, grile de ventilaţie, conducte și alte instalaţii, dar și pentru a menţine valoarea estetică a spaţiului interior și, cel mai important, pentru a avea posibilitatea de a accesa rapid și simplu tot ce este în spatele lor. Există o varietate largă de trape de acces, asamblate, cu construcţie ușoară, pe bază de aluminiu.
Acestea sunt compatibile cu sistemele din gips-carton, sunt disponibile în diferite dimensiuni, inclusiv cele personalizate, oferind flexibilitate în designul interior.

Trape de acces fără rezistenţă la foc

Descriere șI noţiuni de bază

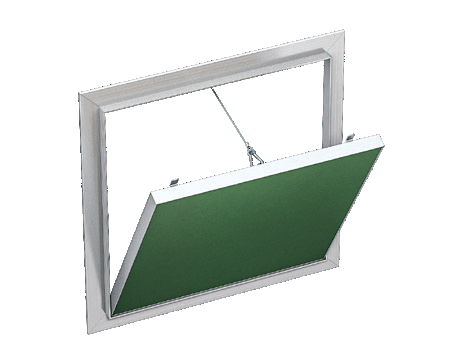

Trapele de acces sunt fabricate din profile de aluminiu, îmbinate prin sudură sau cu colţare galvanizate pentru a crea cadrul interior și exterior. Cadrul exterior și capacul nu sunt conectate cu balamale fixe, astfel încât panoul poate fi îndepărtat temporar în totalitate, dacă este necesar.
Aceste modele sunt fabricate din plăci de gips-carton alb (standard), prins de cadru cu șuruburi. La cerere, modelul poate fi livrat cu panou verde (rezistent la umiditate) sau cu orice alt tip de placă. Tot la cerere, este posibilă prinderea panoului cu adeziv puternic, care permite un finisaj rapid și ușor.

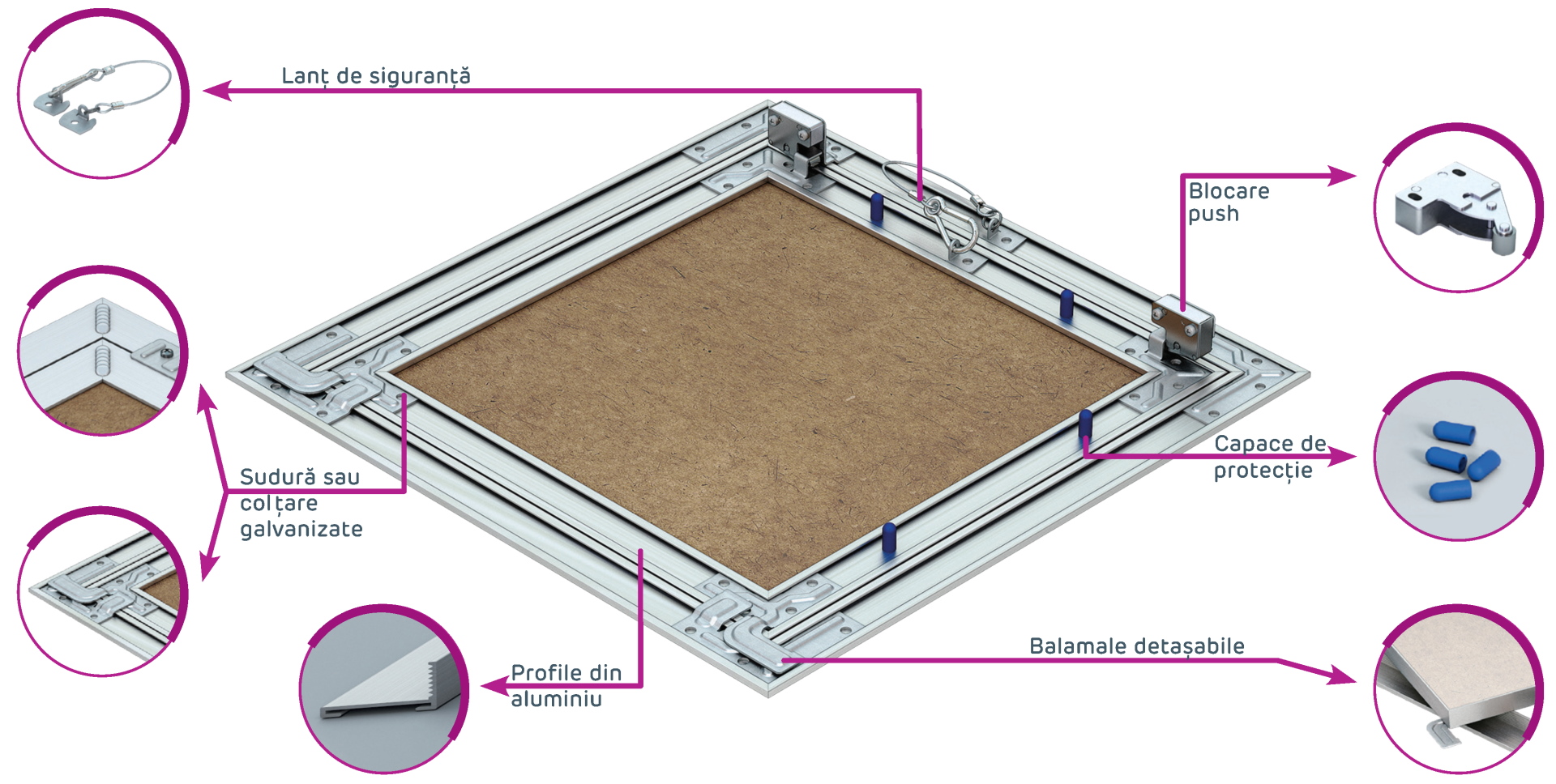

Componentele unei trape de acces:

La cerere, putem produce trape de acces cu alte caracteristici decât cele standard:

trapa etansa.png

Bine de știut despre trapele de acces fără rezistenţă la foc

Sunt proiectate pentru montaj în partiţii neportante și plafoane din gips-carton.
Panoul standard este din placă de gips-carton NIDA Standard 12.5 mm.
Dimensiunea minimă este de 150 x 150 mm, iar cea maximă de 1400 x 700 mm cu suprafaţa de maxim 0.98 m²
La cerere, este posibilă producţia de panouri din două straturi cu dimensiunea maximă de 1000 x 2000 mm (partea mai lungă de max. 2000 mm); dimensiunea minimă de 500 x 1000 mm.
Cadrul trebuie montat astfel încât capacul să se poată deschide din partea de sus în jos, nu invers!

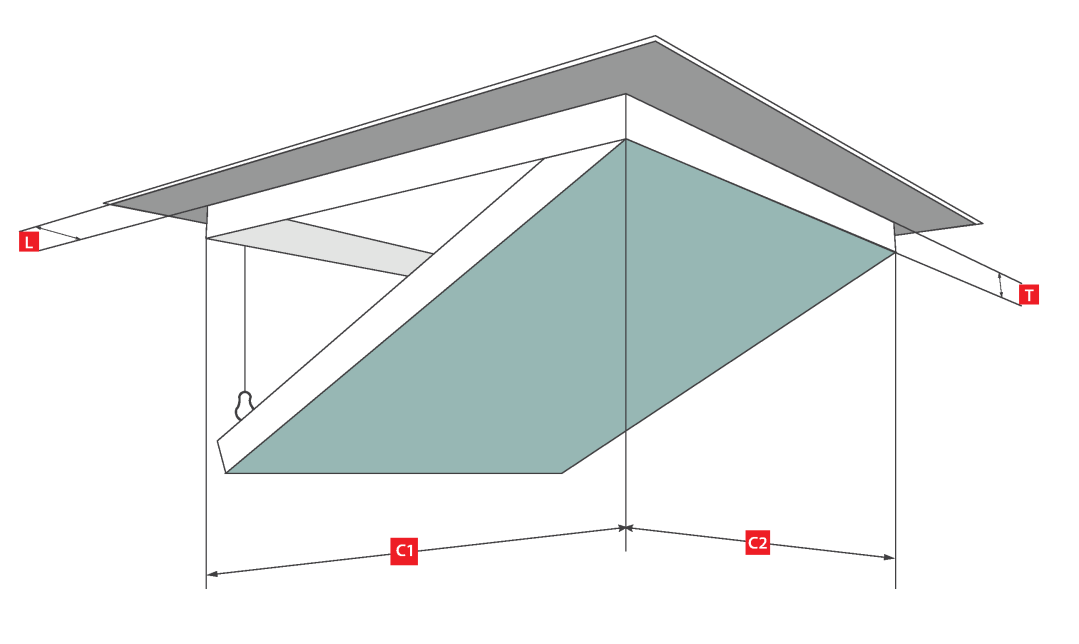

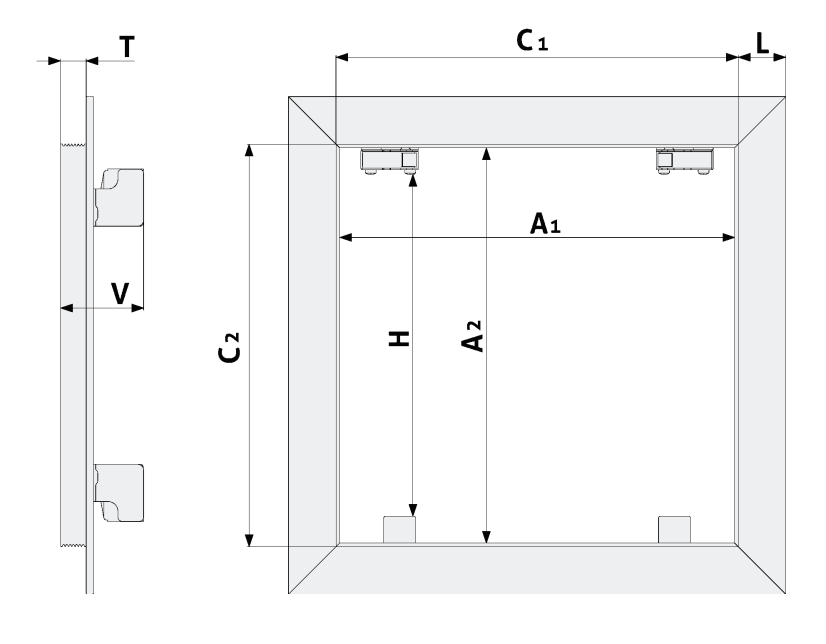

Dimensiuni și caracteristici trape cu un singur panou

Dimensiuni standard (stoc)

SAP COD	Dimensiuni [mm]	Greutate [kg]	C1	C2	L	H	A1&A2	T	V
4047293	200 x 200	0.84	204	204	24	174	200	13	43
4043259	300 x 300	1.42	304	304	24	274	300	13	43
4043260	400 x 400	2.19	404	404	24	374	400	13	43
4043261	500 x 500	3.13	504	504	24	474	500	13	43
4043262	600 x 600	4.26	604	604	24	574	600	13	43
4074320	700 x 700	5.57	704	704	24	674	700	13	43
4074321	900 x 900	10.21	904	904	28	863	900	13	30

Dimensiuni atipice - livrare: 1-3 săptămâni

Dimensiuni [mm]	Greutate [kg]	C1	C2	L	H	A1	A2	T	V
200 x 300	1.09	204	304	24	274	200	300	13	43
300 x 400	1.76	304	404	24	274	300	400	13	43
300 x 600	2.43	304	604	24	574	300	600	13	43
400 x 600	3.04	404	604	24	574	400	600	13	43

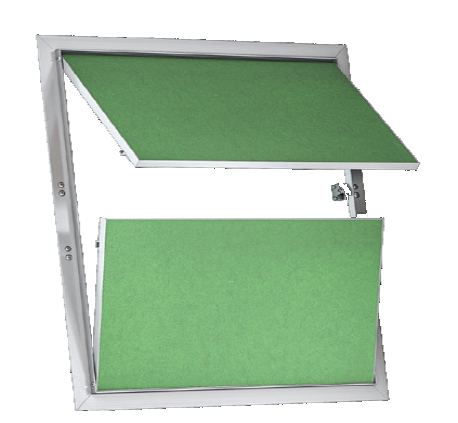

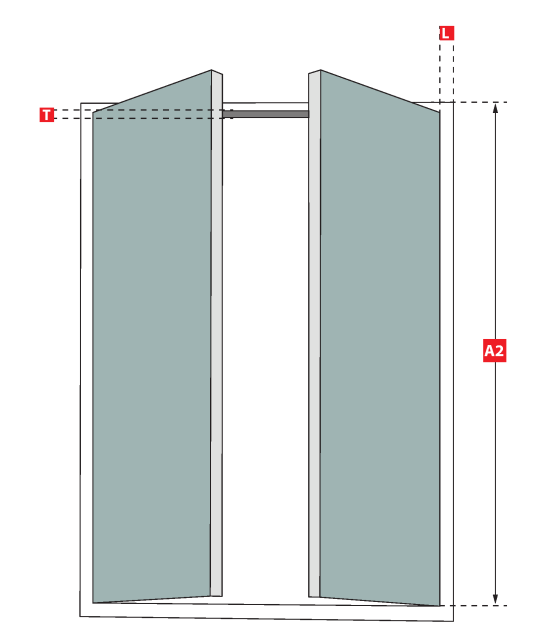

Dimensiuni șI caracteristici trape cu panou dublu

Trape de acces cu panou dublu - livrare: 1-3 săptămâni

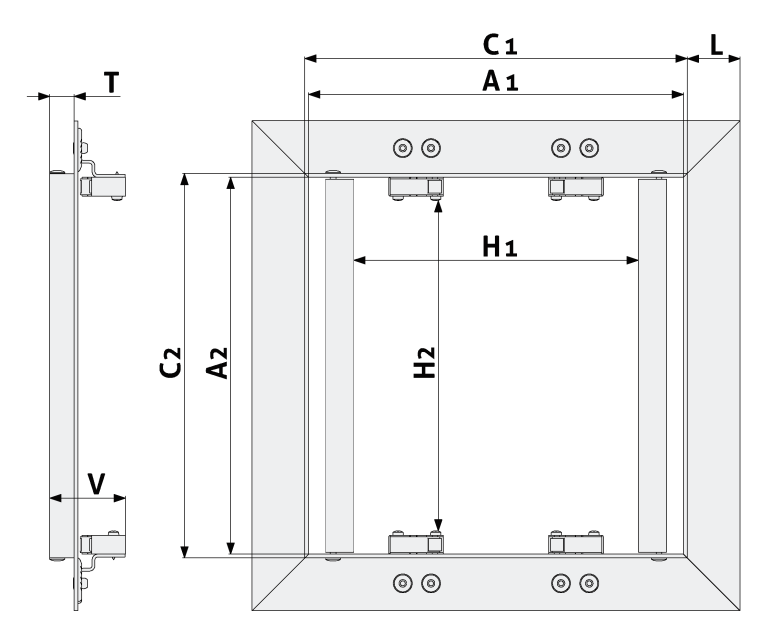

Dimensiuni [mm]	Greutate [kg]	C1	C2	L	H1	H2	T	V
500 x 1000	6.60	504	1004	28	468	974	13	41.50
600 x 1200	9.00	604	1204	28	568	1174	13	41.50
800 x 1200	11.46	804	1204	28	768	1174	13	41.50
800 x 1400	13.18	804	1404	28	768	1374	13	41.50
800 x 1600	14.91	804	1604	28	768	1574	13	41.50
900 x 1400	14.60	904	1404	28	868	1374	13	41.50
900 x 1600	16.50	904	1604	28	868	1574	13	41.50
1000 x 1500	17.05	1004	1504	28	968	1474	13	41.50
1000 x 1800	20.19	1004	1804	28	968	1774	13	41.50
1000 x 2000	22.28	1004	2004	28	968	1974	13	41.50

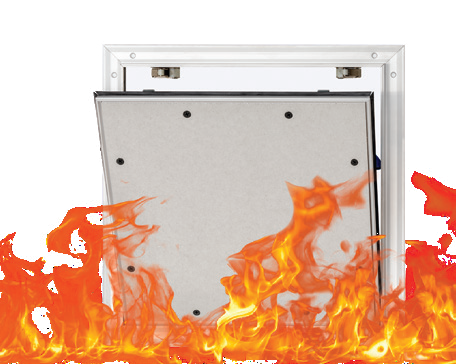

Trape de acces Cu rezistenţă la foc

Descriere șI noţiuni de bază

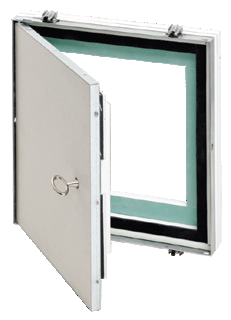

Trapele de acces cu rezistenţă la foc Siniat sunt utilizate oriunde este necesară rezistenţa la foc a pereţilor despărţitori și a plafoanelor, de exemplu în clădiri publice sau în locuinţe. Acestea împiedică răspândirea focului, și cele mai multe modele, a fumului.
Există trape de acces cu rezistenţa la foc pentru instalare în plafoane suspendate, ghene din plăci de gips-carton și alte materiale compatibile. Utilizarea plăcilor cu rezistenţă crescută la foc permite obţinerea unor parametri mai buni în domeniul rezistenţei la foc. Cadrele sunt realizate din profile de aluminiu de înaltă calitate, care garantează durabilitatea și rigiditatea structurii.
În funcţie de model și de cerinţele proiectului, designul unic asigură rezistenţa la foc la expunere de pe ambele laturi. Pentru soluţiile EI120, cu cerinţele cele mai ridicate, se utilizează panouri antifoc Promatect®-XS de la Promat- lider în domeniul protecţiei pasive împotriva incendiilor.
Produsele sunt fabricate manual, ceea ce garantează un nivel ridicat al calităţii și o durată mare de viaţă. Cele mai multe modele au o blocare cilindrică, opţională, utilă în clădirile publice.

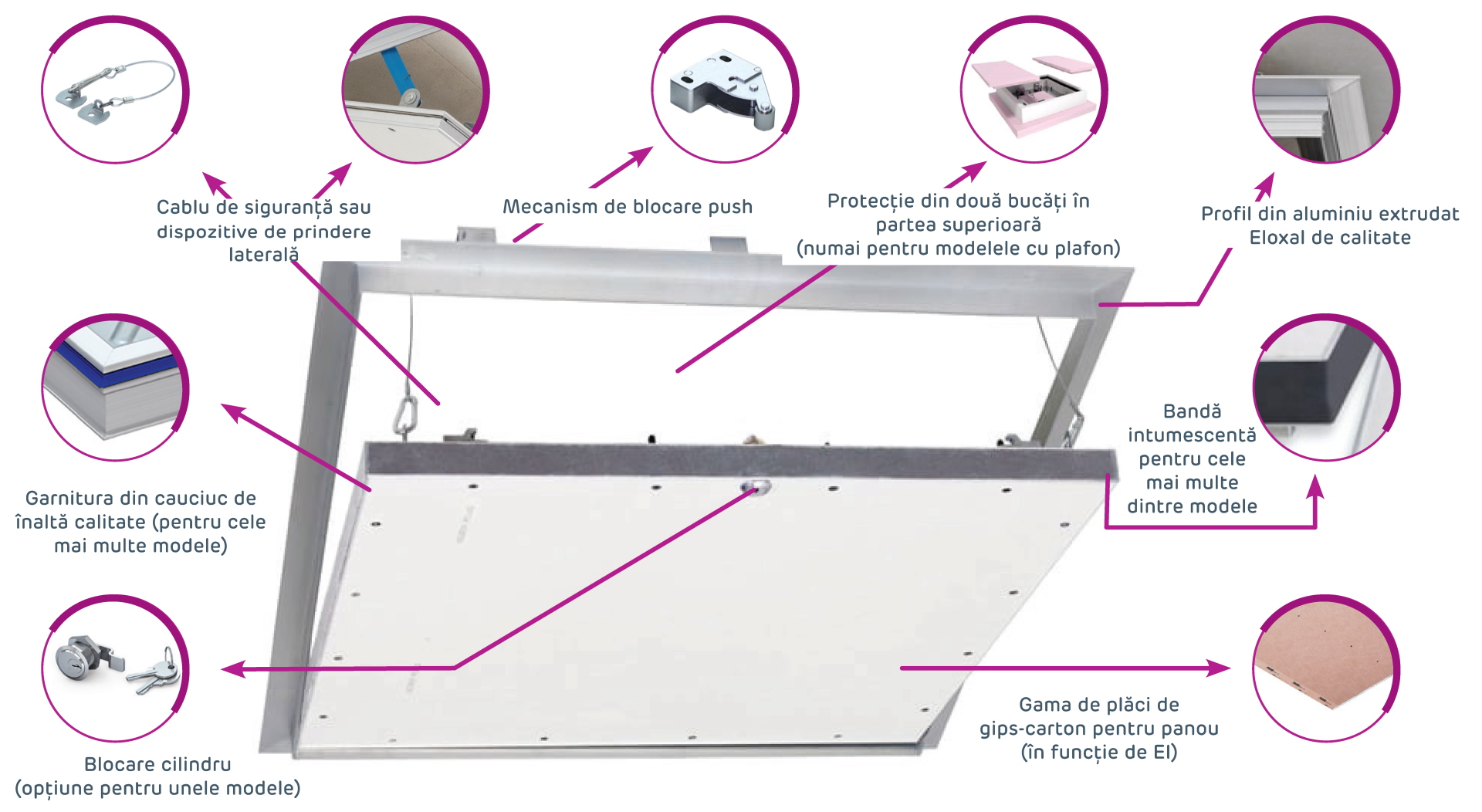

Componentele trapelor de acces cu Protecţie la foc:

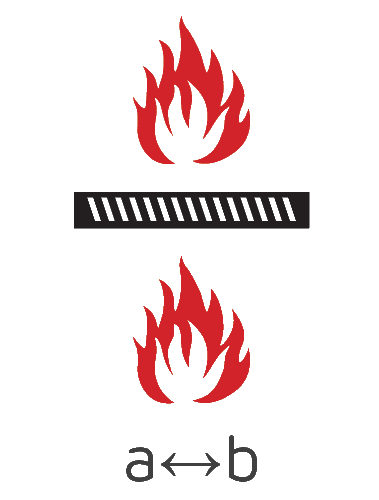

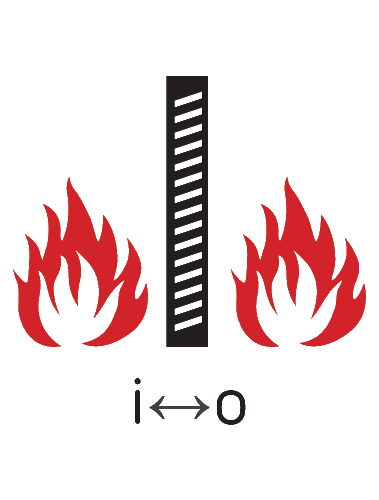

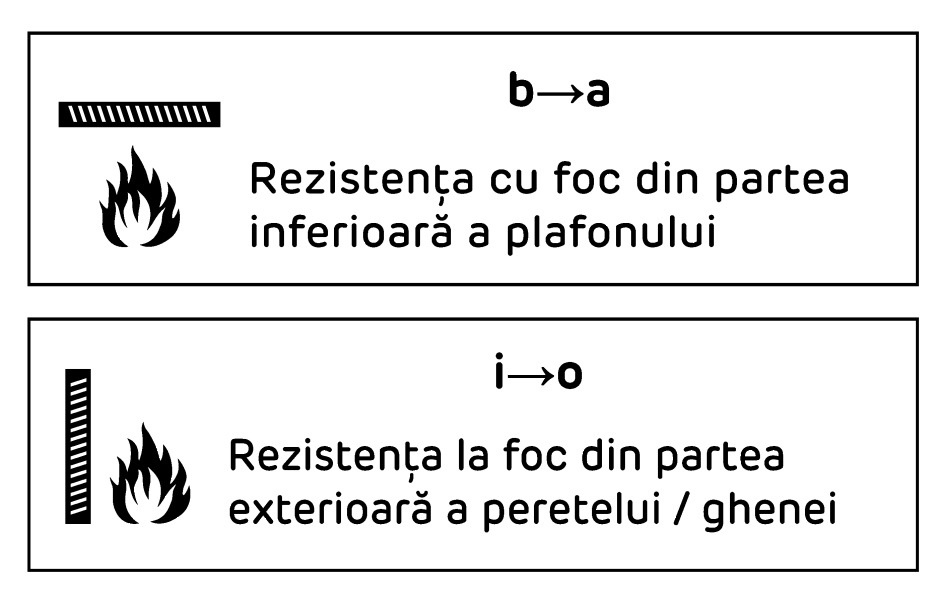

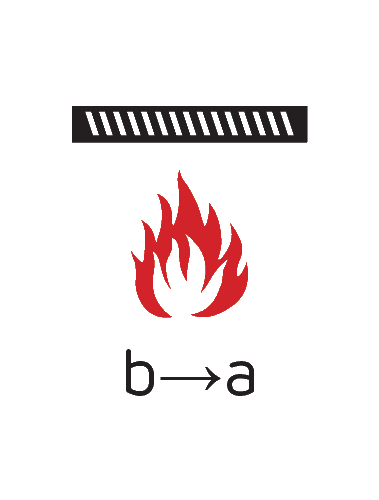

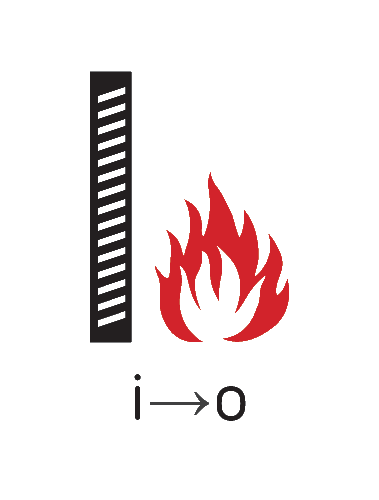

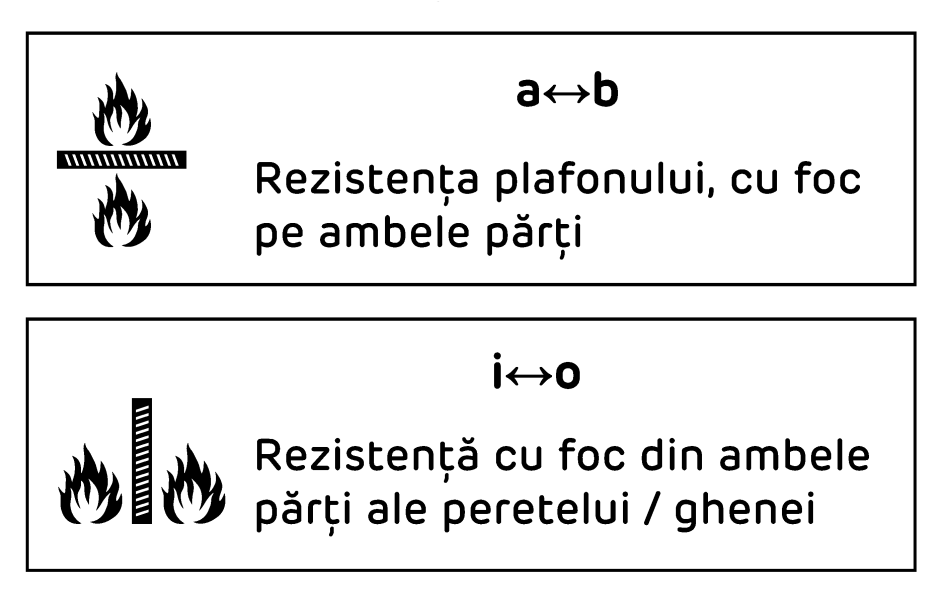

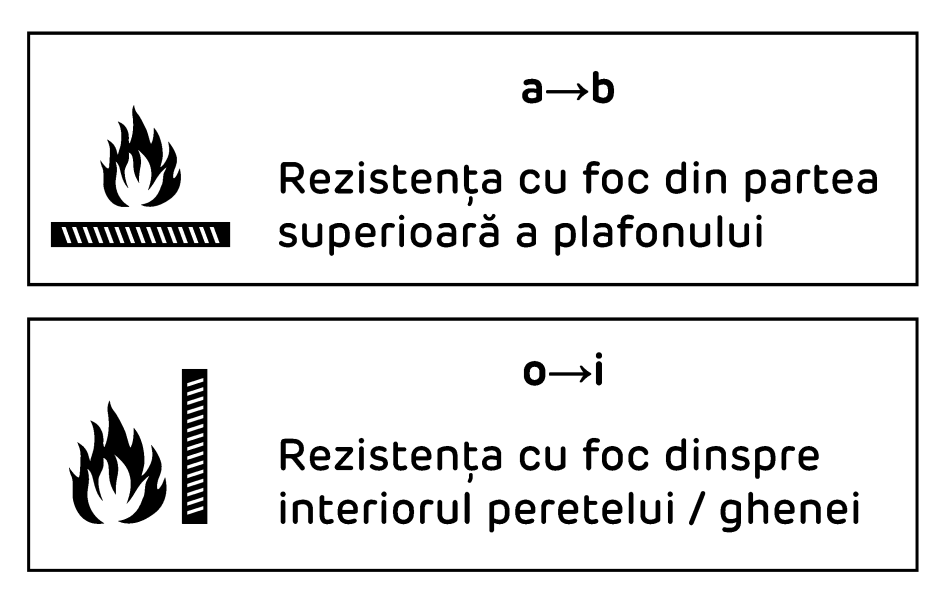

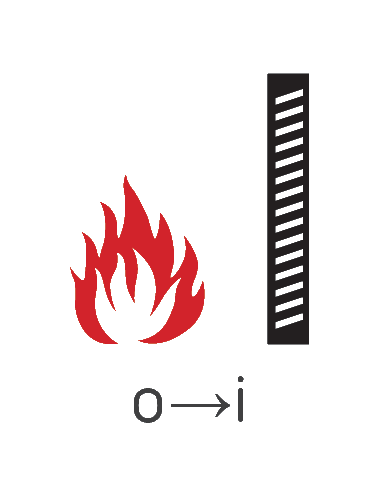

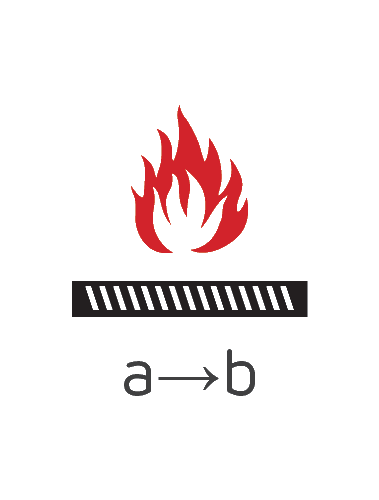

Descrierea simbolurilor pentru sensul și direcţia rezistenţei la foc

Bine de știut despre trapele de acces cu rezistenţă la foc

Toate modelele prezentate sunt asamblate la primirea comenzii. Timp de livrare: 1-4 săptămâni.
Atunci când comandaţi, pentru a evita orice greșeală, este deosebit de important să evidenţiaţi în ordine toate caracteristicile unui model dorit: Clasificare EI, poziţie, direcţie de protecţie și dimensiuni.
Nu uitaţi să verificaţi compatibilitatea grosimii trapei de acces cu suprafaţa unde intenţionaţi să o instalaţi.
Trapele personalizate, care nu sunt incluse pe lista de mai jos, se pot asambla dacă suprafaţa lor totală este mai mică decât suprafaţa totală a celei mai mari dimensiuni oferite pentru un model.
În cazul oricărei ambiguităţi, vă sugerăm cu tărie să consultaţi reprezentantul nostru tehnic responsabil pentru zona dvs.

Caracteristici și dimensiuni trape de acces cu rezistenţă la foc

Clasificare EI	Produs	Direcţia protecţiei	Plăci	Descriere	Dimensiuni
EI30	Plafoane
	Alumatic EI30 a↔b 1x18 mm		1x18 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată în părţile laterale, garnitură de cauciuc integrată pe circumferinţă și capac de protecţie superior independent din două părţi, confecţionat dintr-un set de fibre minerale. Clapele de închidere sunt ascunse.	Min: 300 x 300 Max: 800 x 600 500 x 1500
	Alumatic EI30 a↔b 2x12.5 mm		2x12.5 mm		Min: 300 x 300 Max: 800 x 600 500 x 1500
	Alumatic EI30 a→b 2x12.5 mm		2x12.5 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată pe laterale, garnitură de cauciuc integrată pe circumferinţă și capac de protecţie superior independent din două părţi, confecţionat din gips-carton. Sistemul de închidere este de tip “ascuns”. Testat pentru etanşeitate la fum. Împiedică curentul de aer și de praf. Folosit mai ales în situaţii în care presiunea aerului din cameră poate varia faţă de cavitatea plafonului (plenum).	Min: 300 x 300 Max: 800 x 600 500 x 1500
	Alumatic-C EI30 b→a 1x18 mm		1x18 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată pe laterale, garnitură de cauciuc integrată pe circumferinţă. Clapele de închidere sunt ascunse.	Min: 300 x 300 Max: 690 x 690
	Alulight-C EI30 b→a 2x12.5 mm		2x12.5 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată pe laterale. Clapele de închidere sunt ascunse. Soluţie rentabilă pentru aplicarea pe plafoane suspendate, unde se așteaptă numai performanţă privind rezistenţa la foc din partea inferioară.	Min: 200 x 200 Max: 600 x 600
	Pereţi
	Alumatic EI30 o→i		1x12.5 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată pe laturile laterale, garnitură de cauciuc de jur împrejur și cadru de montare cu bandă intumescentă. Cadrul este confecţionat din profil de aluminiu extrudat Eloxal de calitate rezistentă la torsiune.	Min: 300 x 300 Max: 600 x 1000
	Placări independente / Pereţi ghene
	Alumatic-W EI30 i↔o		2x12.5 mm	Model de ușă ușoară pe bază de gipscarton, cu tije de siguranţă cu reglare automată pe laterale. Sistemul de închidere este de tip “ascuns”. Balamalele sunt pe orizontala inferioară. Soluţie rentabilă pentru aplicarea în pereţi şi ghene de instalaţii pentru care trebuie îndeplinită doar performanţa de rezistenţă la foc.	Min: 200 x 200 Max: 1150 x 1150
	Softline Protect EI30 i↔o		-	Model de ușă pe bază de tablă de oţel galvanizat, cu zăvor pătrat. Pentru utilizarea în poziţii în care este necesară accentuarea valorii estetice a deschiderii de inspecţie. Încercat privind izolarea fonică în aer: aplicarea modelului nu este condiţionată de nicio grosime a unui suport. Poate fi fixat de suport cu ajutorul siliconului rezistent la foc.	Min: 200 x 200 Max: 600 x 600
	Alurapid EI30 i↔o		2x20 mm	Model de înaltă performanţă confecţionat din segmente independente: cadru din aluminiu, miez detașabil pe bază de gips-carton și o placă frontală pe bază de oţel galvanizat. Produsul este fixat pe suport cu ghearele de montare integrate pe cadrul exterior. Placa frontală poate fi livrată în 5 culori diferite, dar poate fi folosită și ca suport pentru plăci ceramice sau gips-carton de 9.5 mm.	Min: 300 x 300 Max: 600 x 1000
EI60	Plafoane
	Alumatic-C EI60 b→a 2x15 mm		2x15 mm	Model de ușă pe bază de gips-carton, cu tije de siguranţă cu reglare automată pe laterale, garnitură de cauciuc integrată pe circumferinţă. Clapele de închidere sunt ascunse.	Min: 300 x 300 Max: 920 x 920
	Pereţi
	Fireprotect-SW EI60 i↔o		2x15 mm	Model de ușă pe bază de gips-carton cu garnitură de cauciuc de jur împrejur și cadru de montare cu bandă intumescentă. Suprafaţa exterioară este fără capete de șurub vizibile. Încercat pentru izolare fonică în aer: 48 dB. Balamalele sunt puse pe verticala stângă. Livrat cu un zăvor pătrat.	Min: 300 x 300 Max: 1200 x 1200
	Placări independente / Pereţi ghene
	Softline Protect EI60 i↔o		-	Model de ușă pe bază de tablă de oţel galvanizat, cu zăvor pătrat. Pentru utilizarea în poziţii în care este necesară accentuarea valorii estetice a deschiderii de inspecţie. Încercat pentru izolare fonică în aer: 22,7 dB. Datorită ancorelor speciale, aplicarea modelului nu este condiţionată de nicio grosime a unui suport. Poate fi fixat și cu ajutorul siliconului rezistent la foc.	Min: 200 x 200 Max: 600 x 600
EI90	Plafoane
	Alumatic-C EI90 b→a 2x20 mm		2x20 mm	Model de ușă pe bază de gipscarton, cu tije de siguranţă cu reglare automată, garnitură de cauciuc integrată pe circumferinţă. Clapele de închidere sunt ascunse.	Min: 300 x 300 Max: 690 x 690
	Pereţi
	Alumatic EI90 o→i		2x12.5 mm	Model de ușă pe bază de gipscarton, cu garnitură de cauciuc de jur împrejur și cadru de montare cu bandă intumescentă. Cadrul este confecţionat din profil de aluminiu extrudat Eloxal de calitate rezistentă la torsiune.	Min: 300 x 300 Max: 500 x 800
	Placări independente / Pereţi ghene
	Aluspeed EI90 i→o		2x20 mm	Model de ușă pe bază de gipscarton, fără capete de șurub vizibile, care înlesnește procesul de vopsire. Produsul este fixat pe suport cu ghearele de montare integrate pe cadrul exterior. Testat privind etanșeitatea la fum. Ghearele de montare brevetate facilitează montarea de un singur montator. Încercat privind izolarea fonică în aer: 40,1 dB. Livrat cu un zăvor pătrat.	Min: 300 x 300 Max: 600 x 1200
EI120	Plafoane
	Fire-Tech EI120 a→b		2x12.5 mm +15 mm + 20mm	Modele realizate din două cadre compozite masive: exterior – un pervaz și interior care constituie cadrul structural al trapei de acces. Ușa este prevăzută pe întreaga circumferinţă cu o garnitură de incendiu intumescentă cu grosimea de aproximativ 1 mm. Ca accesoriu, se poate instala un zăvor cilindric în sistemul uneia sau mai multor chei.	Min: 200 x 200 Max: 800 x 800
	Fire-Tech EI120 b→a		2x12.5 mm +15 mm + 20mm		Min: 200 x 200 Max: 800 x 800
	Placări independente / Pereţi ghene
	Fire-Tech EI120 i↔o		1x15 mm+ 1x20 mm+ 2x12.5 mm	Modele realizate din două cadre compozite masive: exterior – un pervaz și interior care constituie cadrul structural al trapei de acces. Ușa este prevăzută pe întreaga circumferinţă cu o garnitură de incendiu intumescentă cu grosimea de aproximativ 1 mm. Ca accesoriu, se poate instala un zăvor cilindric în sistemul uneia sau mai multor chei.	Min: 200 x 200 Max: 800 x 800

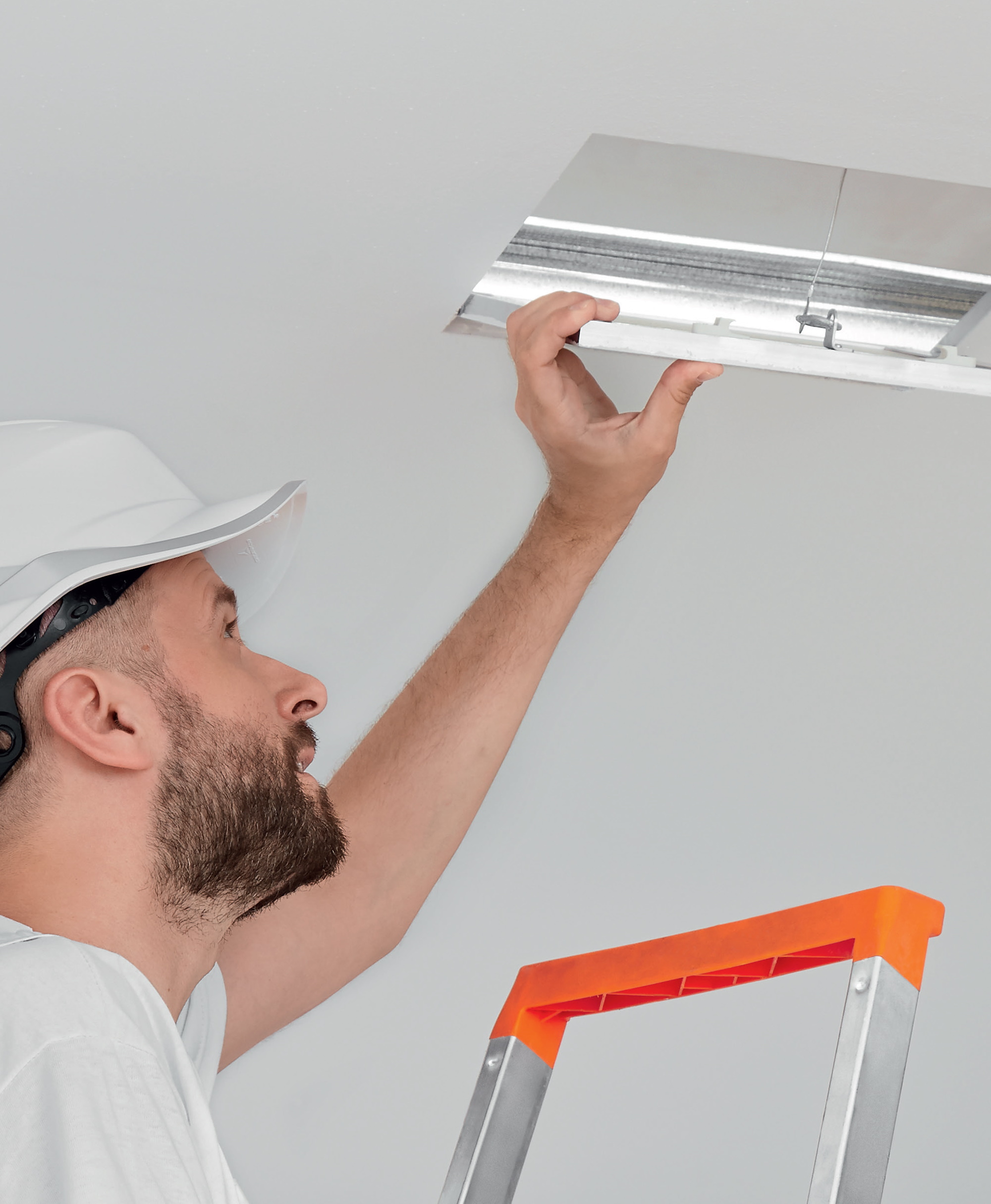

Instrucţiuni de montaj

Am pregatit un ghid general de instalare pentru panourile de acces. În același timp, vă recomandam descărcaţi manualul pentru modelul respectiv și să studiaţi conţinutul acestuia. În cazul oricărei neclarităţi sau dacă aveţi nevoie de recomandări ulterioare cu privire la instalarea oricărui model din gama de trape de acces Siniat, vă rugăm să contactaţi departamentul tehnic.

Vezi ghidul general

Accesează biblioteca tehnică

video: trapele de vizitare

Învață totul despre trapele de acces ce tipuri există, unde trebuie să le folosești și cum se monteaza, în serialul noastru de pe YouTube.
